GOM扫描检测在钣金行业的应用

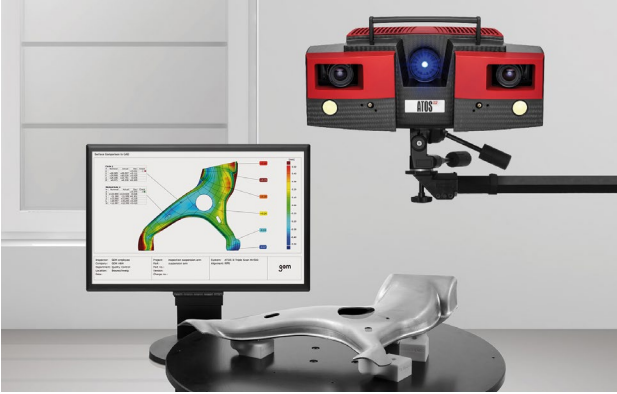

P&C Automotive 集团采用三维扫描仪 P&C Automotive 集团主要使用 ATOS Triple Scan 系统 来检测工具尺寸及其生产的钣金件。通过光学三维测量 系统,可对工具和部件进行非接触式三维测量。该系统 基于三维扫描原理,包含可分别与投影头组合使用的左 右两侧相机。由于三种不同视角,在单次扫描时便可采 集到三种不同角度下的视图,而不局限于单一视角。由 于所需单次扫描次数的减省,即使是结构极其复杂的部 件,使用这款扫描仪,可大大加速测量进程。另外,这 款扫描仪采用的是蓝光技术。通过 LED 投影仪的蓝光技 术,可以在精艰条件下完成测量,而不会受到环境照明 条件及物体表面结构的限制。GOM 软件可以根据扫描的 数据,自动计算高分辨率点云中的各个三维坐标(ASCII/ STL)。计算出的多边形网格用于描述自由曲面和几何 元素,并可在进行形状和尺寸分析时根据样图或直接与 CAD 数据进行校准。对比结果以不同颜色直观显示,易 于理解。 ATOS Triple Scan 是一款可移动的三维测量系统,操作 简便,适于不同的应用。该系统由 GOM 公司研发和制 造,主要应用于质量控制、逆向工程以及快速成型等工 业应用中。
